斷路器機械特性測試儀

（品牌：DVPOWER）

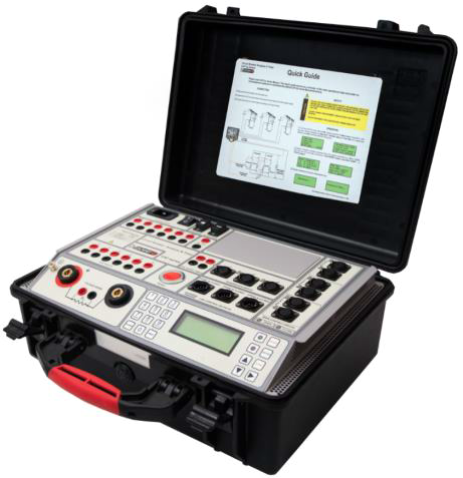

CAT II 係列 斷路器機械特性分析儀

CAT II 係列斷路器機械特性分析儀用於評估 各種類型斷路器的運行狀態。

 為斷路器現場測試設計

 可在高電壓環境下精確測量

 時間和運動測量

 雙端接地功能

 內置微歐姆計（最多500A）

 動態電阻的測量

 可使用DV-Win軟件對測試結果進行詳細分析

功能應用

 同步定時測量高達12個主要接觸（4個每相），包括預 插入電阻器（如果存在於斷路器）和6個輔助觸點

 預插入電阻器的電阻測量（如果存在於斷路器中）

 斷路器極間同步的評估

 線圈電流的測量，可以同時4個線圈

 用圖形顯示電壓值來評估變電器的電池狀態

 測量斷路器移動部件的運動，觸點滑動，超 程，回彈，阻尼時間和平均速度。

 “首次跳閘”測試

 靜態電阻測量

 動態電阻的測量

技術數據

主觸點輸入

 接觸輸入數：高達12（3×4），每相4個， 取決於模型

輔助輸入

 通道數：6，電位隔離（外部觸發輸入可作 為第六輔助輸入）

 過電流和過電壓保護

線圈驅動

 通道數：4（3個開放和1個關閉線圈）

 線圈觸發的四個獨立輸出

 驅動特性: 300 V DC max, 35 A DC max

 電子驅動器：它提供了優越的計時控製

時間的測量

 0,1 ms 對於 2 s試驗持續時間(采樣率10 kHz)

 1 ms 對於 20 s 試驗持續時間 (采樣率 1 kHz)

 10 ms 對於 200 s 試驗持續時間 (采樣率100 Hz)

 時間精度：讀數0.05%±分辨率

斷路器操作

 關(C)

 開 (O)

 關-開 (C-O)

 開-關 (O-C)

 開-關-開 (O-C-O)

 第一次跳閘測試

DC 輸出

 用於電流夾鉗的24伏電壓

通用轉換器輸入

 3個數字換能器通道數字旋轉傳感器：2500ppr

 3個模擬換能器器頻道

 模擬轉換器輸入測量分辨率：16位。

 線性轉換器的內部電源：5V直流

模擬輸入

 4通道線圈電流測量

 4電壓通道，每個通道有四個測量範圍: ±0.5 V, ±2,5 V, ±60 V 和 ±300 V AC/DC

靜態電阻測量

 內置微歐姆計測試電流可達500A，根據型 號決定

 電流範圍 5 A - 500 A

 最大負載電壓6,2 V

 阻值範圍0,1 µΩ - 999,9 mΩ

 分辨率0,1 µΩ

 精度± (0,1 % rdg + 0,1 % FS)

動態電阻的測量

 電壓和電流測量通道

 DRM采樣率20 kHz（0.05毫秒的時間分辨率）

 分辨率16位

 DRM測試斷路器操作使用：OPEN（O）

尺寸和重量

 尺寸(寬 x 高 x 深): 480 mm x 197 mm x 395 mm 18.89 in x 7.75 in x 15.55 in

 重: 12,9 kg / 28.4 lbs

CAT II 係列- 型號
